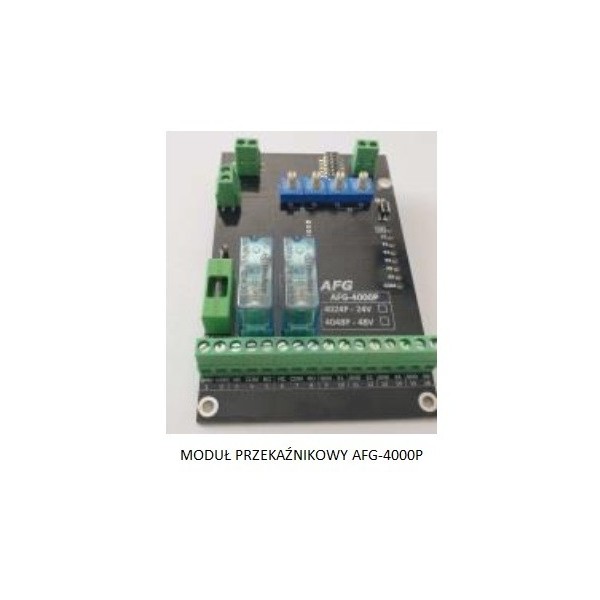

    MODUŁ PRZEKAŹNIKOWY AFG-4000P
  • -17%
Cena promocyjna

Centrala oddymiania AFG-ZSP-4024/40A 1L5G+P

Cena netto 10 300,00 zł 8 549,00 zł

Cena brutto 12 669,00 zł 10 515,27 zł

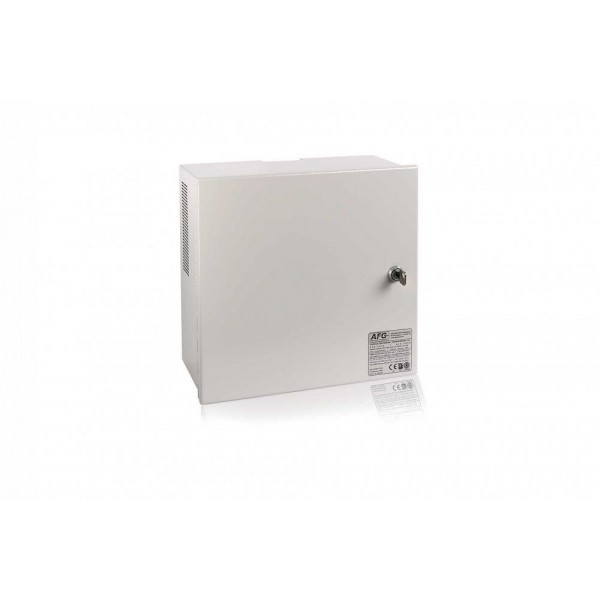

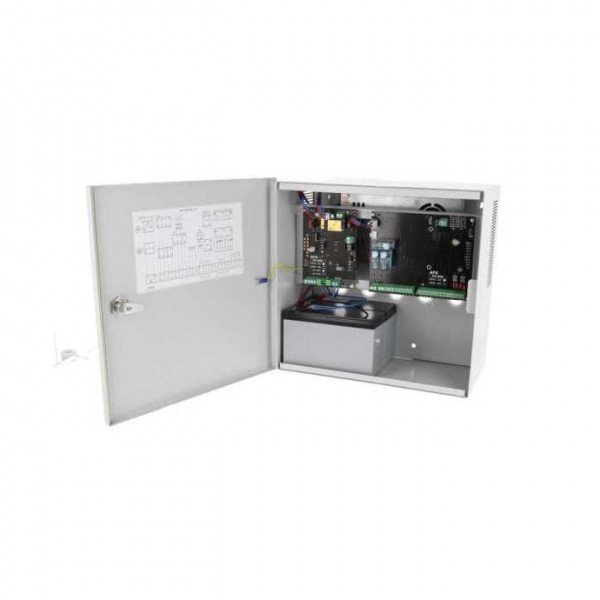

Centrala sterująca typ AFG-ZSP-4024+P z modułem przekaźnikowym AFG-4000P stanowi podstawowy, autonomiczny element składowy systemu oddymiania i przewietrzania.
Zastosowanie na klatkach schodowych budynków użyteczności publicznej, zamieszkania zbiorowego i produkcyjno-magazynowych.

Ilość
Zapytaj o dostępność

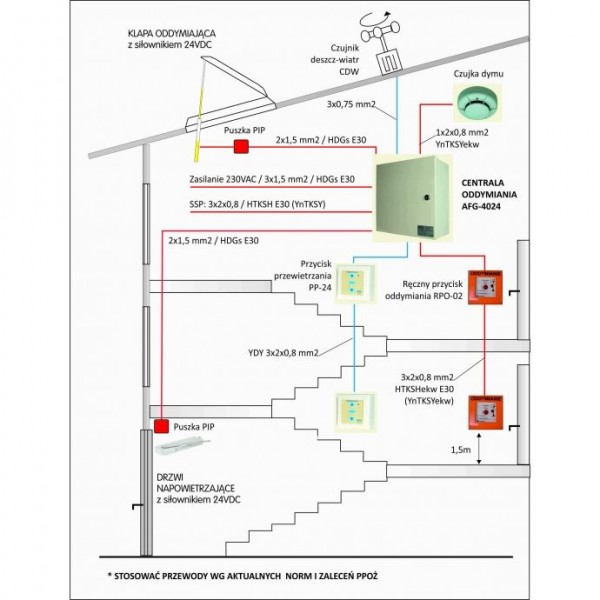

Centrala steruje i dostarcza energię elektryczną 24VDC do:

- napędów klap i okien oddymiających,

- wyzwalaczy elektromagnetycznych klap pneumatycznych,

- siłowników klap wentylacji przeciwpożarowej np.: Belimo,

- napędów drzwi napowietrzających,

- napędów kurtyn dymowych,

- styczników wentylatorów napowietrzających i oddymiających.

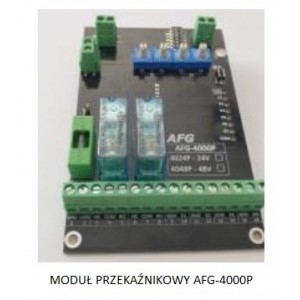

Moduł przekaźnikowy AFG-4000P- rozszerza funkcje centralki o dodatkowe dwa przekaźniki przełączne programowalne P1 i P2. Można wykorzystać do sterowania (załączania i wyłączania) urządzeń wykonawczych instalacji oddymiania między innymi: – styczników lub falowników wentylatorów nawiewnych lub wywiewnych, – kurtyn i rolet dymowych, – oddzieleń przeciwpożarowych, trzymaczy drzwiowych, – napędów klap pożarowych.

Styki przekaźników P1, P2 o obciążalności styków 230VAC/8A można zasilić z zewnętrznego źródła napięcia lub wewnętrznego zasilania 24VDC/1A.
Moduł wyposażono w cztery przełączniki kodujące po dwa na każdy przekaźnik do ustawiania czasu opóźnienia wysterowania T1 oraz czasu wysterowania T2. Przekaźniki P1, P2 sterowane są w przypadku pojawienia się sygnału ALARMU, P2 w zależności od konfiguracji może pracować w trybie normalnym lub „praca z trzymaczem”.

Kontrola zadziałania przekaźnika realizowana jest na wejściach K1 i K2 z czasem potwierdzenia 10sek. Wejścia kontrolne K1 ÷ K4 mogą być skonfigurowane jako NC lub wejścia parametryczne z kontrolą linii na zwarcie i przerwę.
Opcjonalnie moduł może być wyposażony w dodatkowe wejście analogowe 4-20mA do przyjmowania sygnałów zewnętrznych np.: z czujników ciśnienia. Na płycie znajduje się wyjście napięciowe: 24VDC/0,9A.

5 LAT GWARANCJI

1337

Opis

SYMBOL
AFG-ZSP-4024/40A 1L5G+P
FUNKCJE
1 linia oddymiania, 5 grup przewietrzania, współpraca z SAP oraz z systemami wizualizacji i nadzoru: AFG-com, ARGUS RV, InPro-BMS. Topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m
NAPIĘCIE ZASILANIA
230VAC, 50Hz, -15%,+10%
NAPIĘCIE PRACY
20,5 ÷ 28,5VDC
PRĄD NAPĘDÓW
40 A
LINIE DOZOROWE
3 szt.
LICZBA ELEMENTÓW W LINII DOZOROWEJ
15 szt.
AKUMULATORY
4 x 12Ah 12V
OBUDOWA

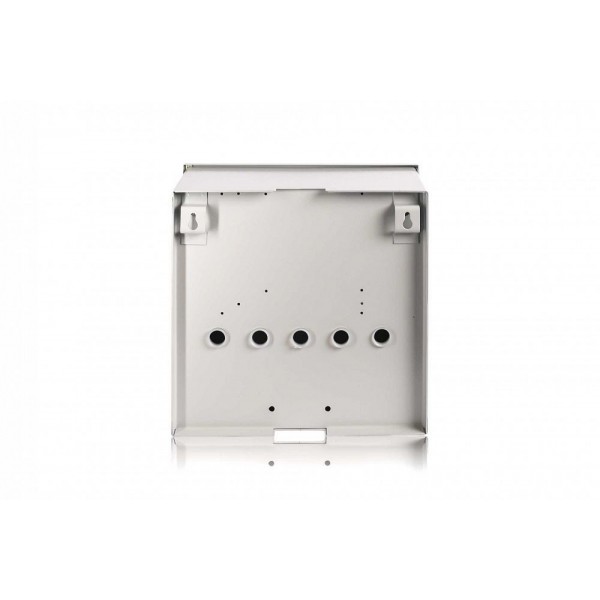

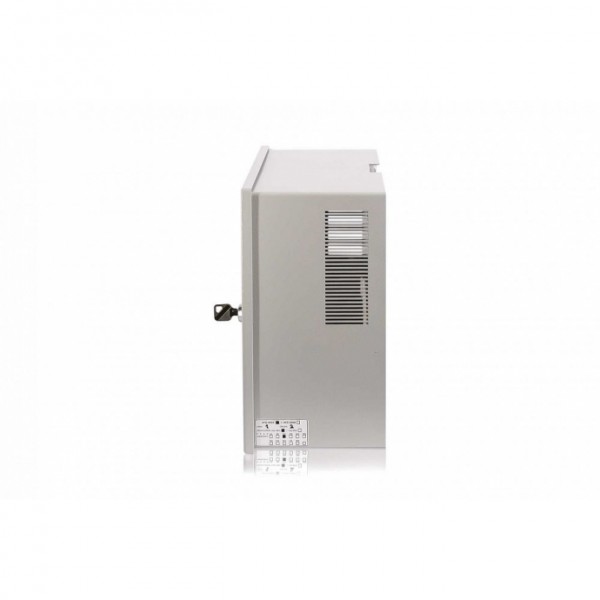

stalowa natynkowa, kolor RAL 7035, waga: 43kg, wymiary: 800x600x210mm, stopień ochrony IP 30, klasa środowiskowa: I
DOKUMENTACJA
Certyfikat Zgodności CNBOP, Świadectwo Dopuszczenia CNBOP
