Moduł TR 42

TL;DR

Moduł przekaźnikowy TR 42 służy do zdalnej sygnalizacji stanu centrali oddymiania w systemach przeciwpożarowych.

• Funkcja: Zdalne przekazywanie sygnałów o uszkodzeniu i alarmie.
• Budowa: Wyposażony w dwa bezpotencjałowe przekaźniki z zestykami NO/NC.
• Montaż: Instalowany w dedykowanych miejscach wtykowych E1/E2 w centralach RZN.
• Kompatybilność: Współpracuje z centralami D+H, m.in. z serii RZN 44xx.
• Zastosowanie: Kluczowy element systemów oddymiania w obiektach użyteczności publicznej.

Jakie są różnice między modułem TR 42 a modułem Younga, modułem CI i modułem do LED?

Moduł TR 42 jest elementem systemu przeciwpożarowego, natomiast moduł Younga to współczynnik sprężystości materiałów, moduł CI odnosi się do układów scalonych, a moduł do LED jest komponentem oświetleniowym. Są to całkowicie odmienne pojęcia, które pochodzą z różnych dziedzin techniki i nauki. Termin „moduł” jest ogólny, dlatego jego znaczenie zależy od kontekstu.

Moduł Younga, wyrażany w Paskalach (Pa), opisuje sztywność materiału i jego odporność na odkształcenia sprężyste. Jest to fundamentalna wielkość w inżynierii materiałowej i fizyce, która nie ma żadnego związku z elektroniką ani systemami bezpieczeństwa. Inne pojęcia, takie jak moduł CI (Common Interface lub Circuit Integration) czy moduł do LED, również należą do innych obszarów – odpowiednio telewizji cyfrowej i techniki oświetleniowej. Moduł TR 42 jest wyspecjalizowanym komponentem przeznaczonym wyłącznie do systemów przeciwpożarowych.

Czym jest moduł TR 42 i do czego służy?

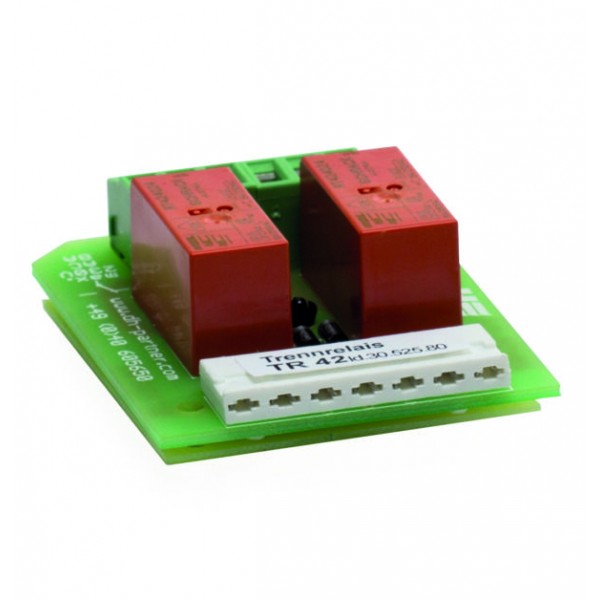

Moduł TR 42 to specjalistyczny moduł przekaźnikowy firmy D+H Polska, zaprojektowany do zdalnej sygnalizacji uszkodzenia i alarmu w systemach przeciwpożarowych. Jego głównym zadaniem jest przekazywanie informacji o stanie centrali oddymiania do nadrzędnych systemów monitoringu lub bezpośrednio do służb technicznych. Wyposażono go w dwa przekaźniki, które mają zestyki bezpotencjałowe typu NO/NC (normalnie otwarty/normalnie zamknięty).

Zdalna sygnalizacja jest kluczowa dla skuteczności ochrony przeciwpożarowej. Umożliwia natychmiastową reakcję na awarię systemu lub wykrycie zagrożenia, nawet jeśli personel nie znajduje się w pobliżu centrali. Dzięki temu moduł TR 42 znacząco podnosi poziom bezpieczeństwa w budynku.

Jakie są cechy i parametry techniczne modułu TR 42?

Moduł TR 42 charakteryzuje się wyposażeniem w dwa niezależne przekaźniki bezpotencjałowe typu NO/NC, co pozwala na elastyczną konfigurację sygnałów alarmowych i uszkodzeniowych. Zestyki bezpotencjałowe oznaczają, że są one odizolowane galwanicznie od obwodów modułu. Umożliwia to bezpieczne sterowanie obwodami zewnętrznymi o różnych napięciach.

W jaki sposób moduł TR 42 integruje się z centralami oddymiania RZN?

Moduł TR 42 jest przeznaczony do montażu w dedykowanych miejscach wtykowych E1/E2 central oddymiania serii RZN. Taki sposób instalacji zapewnia bezproblemową integrację i natychmiastową funkcjonalność bez potrzeby skomplikowanego okablowania. Moduł jest zasilany bezpośrednio z centrali, co eliminuje konieczność stosowania zewnętrznego źródła zasilania.

Urządzenie jest kompatybilne z wybranymi centralami producenta D+H. Przykładowe modele, z którymi współpracuje moduł TR 42, to:

• RZN 4408-K
• RZN 4404-M
• RZN 4408-M
• RZN 4416-M
• CPS-B1-5-0101 5A

Jakie są typowe zastosowania modułu TR 42 w systemach przeciwpożarowych?

Moduł TR 42 znajduje zastosowanie głównie w systemach oddymiania i wentylacji pożarowej, gdzie umożliwia zdalne przekazywanie informacji o stanie alarmowym lub awarii. Sygnały te mogą być kierowane do nadrzędnych systemów zarządzania budynkiem (BMS) lub bezpośrednio do paneli sygnalizacyjnych służb ochrony czy personelu technicznego. Dzięki temu możliwa jest szybka identyfikacja problemu i podjęcie odpowiednich działań.

Moduł jest instalowany w obiektach takich jak hale produkcyjne, magazyny, galerie handlowe, biurowce i inne budynki użyteczności publicznej. W tych miejscach sprawna komunikacja między elementami systemu bezpieczeństwa pożarowego jest niezbędna do ochrony życia i mienia.

Jakie alternatywy dla modułu TR 42 są dostępne w systemach oddymiania?

W  systemach oddymiania dostępne są inne moduły i akcesoria, które rozszerzają funkcjonalność central. Oferują one różne funkcje sygnalizacyjne i sterujące, dopasowane do specyficznych potrzeb instalacji. Wybór konkretnego komponentu zależy od wymagań projektowych systemu przeciwpożarowego.

Inne dostępne produkty to między innymi:

• Moduły central: IM 44-K/M, WFR 41, FS 41, AM 44-Z
• Przekaźniki pomocnicze: AFG-P4-24VDC
• Przyciski oddymiania: RT 46-ALU, RT 45-ST-PL, RT 46

Pełną ofertę modułów i akcesoriów do systemów oddymiania oraz profesjonalne doradztwo techniczne w zakresie ich doboru można znaleźć w Firestop.

Najczęściej zadawane pytania

Czy moduł TR 42 jest kompatybilny ze wszystkimi centralami oddymiania?

Nie, moduł jest zaprojektowany specjalnie dla central D+H z serii RZN, które mają dedykowane miejsca wtykowe E1/E2. Przed instalacją zawsze należy zweryfikować kompatybilność z posiadanym modelem centrali.

Jakie sygnały może przekazywać moduł TR 42?

Moduł przekazuje dwa podstawowe typy sygnałów: o uszkodzeniu (awarii) systemu oraz o alarmie pożarowym. Do ich transmisji wykorzystuje dwa niezależne, bezpotencjałowe przekaźniki typu NO/NC.

Czy moduł TR 42 wymaga dodatkowego zasilania?

Nie, moduł czerpie zasilanie bezpośrednio z centrali oddymiania, w której jest zainstalowany. Nie jest potrzebne żadne osobne źródło zasilania ani dodatkowe okablowanie.

Czy instalacja modułu TR 42 jest skomplikowana?

Nie, montaż jest prosty i szybki. Polega na wpięciu modułu w odpowiednie gniazdo wtykowe (E1 lub E2) na płycie głównej centrali oddymiania RZN.

Jakie są główne korzyści z użycia modułu TR 42 w systemie przeciwpożarowym?

Główną korzyścią jest natychmiastowa, zdalna informacja o alarmie lub awarii, co zwiększa bezpieczeństwo i skraca czas reakcji. Moduł umożliwia też integrację systemu oddymiania z nadrzędnymi systemami zarządzania budynkiem.
