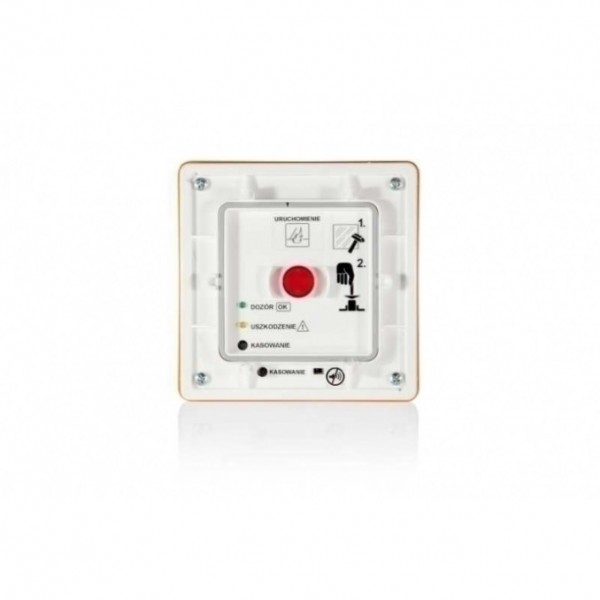

Przycisk oddymiania RPO-02/7P do central AFG-2004

TL;DR

Przycisk oddymiania RPO-02/7P to element systemu przeciwpożarowego, który służy do ręcznego uruchamiania procedury usuwania dymu.

• Przeznaczenie: Ręczna aktywacja systemu oddymiania w sytuacji zagrożenia pożarowego.

• Sposób aktywacji: Uruchomienie pośrednie (typ B) przez zbicie szybki i wciśnięcie przycisku.

• Kompatybilność: Współpracuje z centralą oddymiania AFG-2004.

• Sygnalizacja: Urządzenie jest wyposażone w diody LED, które informują o stanie dozoru, uruchomienia i uszkodzenia.

• Sygnał dźwiękowy: Wbudowana sygnalizacja akustyczna dla stanów alarmu i uszkodzenia.

• Certyfikacja: Posiada Świadectwo Dopuszczenia i Krajowy Certyfikat Stałości Właściwości Użytkowych.

Czym jest i jak działa przycisk oddymiania RPO-02/7P?

Przycisk oddymiania RPO-02/7P to urządzenie, które pozwala na ręczne uruchomienie systemu oddymiania w budynku w przypadku wykrycia pożaru. Jest to element typu B, co oznacza, że jego aktywacja jest pośrednia i wymaga wykonania dwóch czynności. Przycisk współpracuje z centralą systemu oddymiania AFG-2004, do której wysyła sygnał alarmowy.

Uruchomienie systemu następuje po celowym zbiciu szybki ochronnej i wciśnięciu wewnętrznego przycisku, który jest oznaczony jako „URUCHOMIENIE”. Po wciśnięciu RPO-02/7P wysyła sygnał do centrali, która z kolei aktywuje urządzenia wykonawcze. Urządzenia te to na przykład siłowniki klap dymowych, mechanizmy, które otwierają okna oddymiające, lub wentylatory wyciągowe.

Parametry techniczne produktu

Urządzenie pracuje przy napięciu zasilania od 19,2 do 28,8 VDC, a jego obudowa o wymiarach 120x120x50 mm zapewnia stopień ochrony IP 30. Do prawidłowego podłączenia przycisku z centralą wymagany jest przewód siedmiożyłowy. Pomarańczowy kolor obudowy (RAL 2011) zapewnia dobrą widoczność w warunkach zagrożenia.

Sygnalizacja stanu pracy i montaż

Przycisk RPO-02/7P jest wyposażony w system diod LED, które informują o aktualnym stanie pracy systemu oddymiania. Umożliwia to szybką weryfikację poprawności działania instalacji przez personel techniczny i użytkowników obiektu. Dodatkowo wbudowany sygnalizator akustyczny informuje dźwiękowo o stanie alarmu lub uszkodzenia.

Sygnalizacja wizualna obejmuje trzy stany:

• Dozór: System jest sprawny i gotowy do działania.

• Uruchomienie: System został aktywowany i rozpoczął procedurę oddymiania.

• Uszkodzenie: Wykryto awarię w systemie, która wymaga interwencji serwisowej.

Obudowa przycisku jest przystosowana do montażu natynkowego, co ułatwia instalację na gotowych ścianach bez konieczności kucia. Produkt posiada niezbędne dokumenty, takie jak Świadectwo Dopuszczenia oraz Krajowy Certyfikat Stałości Właściwości Użytkowych, które potwierdzają jego zgodność z normami bezpieczeństwa.

Najczęściej zadawane pytania

Z jaką centralą współpracuje przycisk RPO-02/7P?

Przycisk jest zaprojektowany do współpracy wyłącznie z centralą systemu oddymiania AFG-2004.

Jakiego typu jest to przycisk?

Jest to przycisk typu B, który uruchamia się pośrednio. Wymaga zbicia szybki, a następnie wciśnięcia wewnętrznego elementu, co zapobiega przypadkowej aktywacji.

Czy przycisk sygnalizuje awarię systemu?

Tak, urządzenie posiada dedykowaną diodę LED oraz sygnał akustyczny, które informują o wykryciu uszkodzenia w systemie oddymiania.

Jak montuje się ten przycisk?

Obudowa jest przeznaczona do montażu natynkowego, co pozwala na instalację bezpośrednio na powierzchni ściany.
