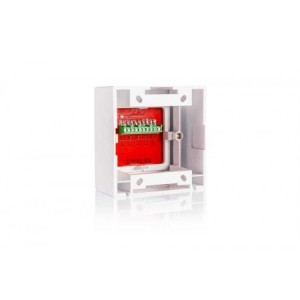

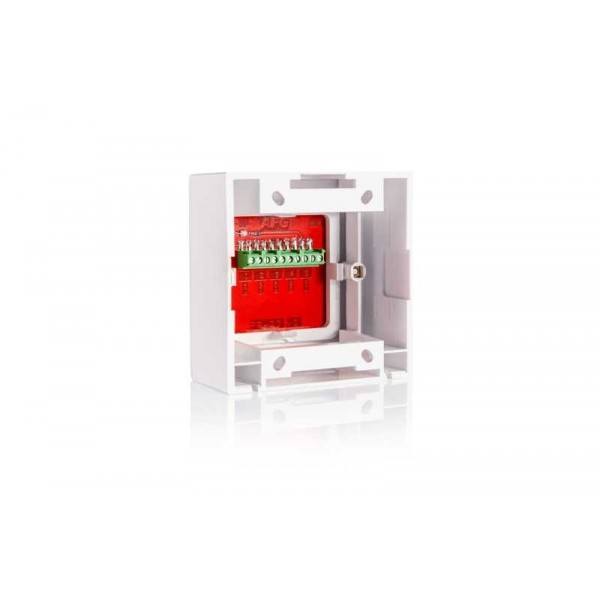

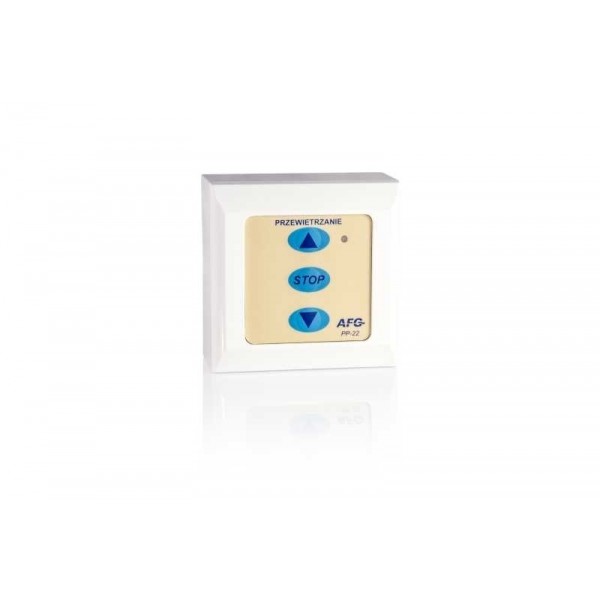

Przycisk przewietrzania PP-24/5P (PP-22)

TL;DR

Przycisk przewietrzania PP-24/5P to kluczowy element systemów oddymiania, który jest przeznaczony do ręcznego sterowania wentylacją.

• Następca modelu: Zastępuje starszy przycisk PP-22.

• Pełna kontrola: Umożliwia otwieranie, zamykanie i zatrzymywanie klap dymowych lub okien w dowolnym położeniu.

• Sygnalizacja stanu: Jest wyposażony w diodę, która informuje o statusie pracy.

• Kompatybilność: Jest przeznaczony do współpracy z centralami oddymiania AFG-2004.

• Parametry zasilania: Wymaga napięcia 24 VDC / 20mA.

• Montaż: Obudowa natynkowa z PVC o wymiarach 82x82x45 mm.

Jakie są różnice między przyciskiem PP-24/5P a jego poprzednikiem PP-22?

Przycisk PP-24/5P jest bezpośrednim następcą modelu PP-22, co gwarantuje jego pełną dostępność i aktualne wsparcie techniczne. Nowsza wersja produktu zapewnia ciągłość w instalacjach, które są modernizowane lub naprawiane i które bazowały na poprzednim modelu. Wybór PP-24/5P eliminuje ryzyko, które jest związane z poszukiwaniem komponentów wycofanych z produkcji.

Dla instalatora lub użytkownika systemu oznacza to, że PP-24/5P zachowuje kluczowe funkcje i parametry swojego poprzednika, co ułatwia wymianę. Indeks nowego produktu to 274. Modernizacja systemu z użyciem tego przycisku jest standardową procedurą serwisową.

Czym jest przycisk przewietrzania PP-24/5P i do czego służy?

Przycisk przewietrzania PP-24/5P to manualny element sterujący w systemach oddymiania, który służy do codziennej wentylacji pomieszczeń. Jego głównym zadaniem jest obsługa klap dymowych i okien oddymiających poza sytuacją alarmu pożarowego. Użytkownik może za jego pomocą otwierać, zamykać oraz zatrzymywać napędy w dowolnej pozycji, co pozwala precyzyjnie regulować przepływ powietrza. Urządzenie posiada diodową sygnalizację, która informuje o aktualnym stanie pracy.

Parametry techniczne przycisku PP-24/5P

Przycisk przewietrzania PP-24/5P pracuje przy napięciu zasilania 24 VDC i poborze prądu 20mA. Jego obudowa jest wykonana z białego tworzywa PVC (RAL 9003) i przeznaczona do montażu natynkowego. Poniższe dane techniczne są kluczowe przy projektowaniu instalacji i doborze komponentów.

Z jakimi systemami i centralami jest kompatybilny przycisk PP-24/5P?

Przycisk przewietrzania PP-24/5P jest w pełni kompatybilny z centralami oddymiania AFG-2004. Do prawidłowego podłączenia i zapewnienia pełnej funkcjonalności sterowania oraz sygnalizacji konieczne jest użycie przewodu pięciożyłowego. Integracja przycisku z dedykowaną centralą gwarantuje niezawodną komunikację i poprawne działanie całego systemu wentylacji grawitacyjnej. Producentem urządzenia jest firma AFG.

Alternatywy dla przycisku PP-24/5P, w tym modele z kluczykiem

Na rynku dostępne są alternatywne przyciski przewietrzania, takie jak modele firmy D+H Polska, które oferują dodatkowe funkcje, np. zabezpieczenie kluczykiem. Takie rozwiązanie ogranicza dostęp do sterowania wentylacją osobom, które nie mają upoważnienia. Jest to szczególnie przydatne w obiektach użyteczności publicznej, takich jak szkoły czy szpitale.

Przykładowe modele alternatywne to:

• SLT 42-U-PL: przycisk przewietrzania firmy D+H Polska, który jest wyposażony w zamek na kluczyk.

• LT 43-U-PL: standardowy przycisk przewietrzania od D+H Polska.

• RT 46-LT: przycisk, który łączy funkcję oddymiania i przewietrzania, a także zastępuje model RT 45-LT.

Przed wyborem zamiennika należy zawsze zweryfikować jego kompatybilność z centralą oddymiania, którą się posiada.

Gdzie znaleźć deklarację zgodności dla przycisku PP-24/5P?

Deklaracja zgodności dla przycisku przewietrzania PP-24/5P jest dostępna do pobrania na stronie produktu w formacie PDF. Dokument ten potwierdza, że urządzenie spełnia normy i przepisy bezpieczeństwa, które obowiązują w branży. Posiadanie deklaracji jest niezbędne podczas odbiorów technicznych instalacji przeciwpożarowych i stanowi podstawę do dopuszczenia systemu do użytkowania. Plik z dokumentem ma rozmiar 561.74 KB.

Najczęściej zadawane pytania

Czy przycisk przewietrzania PP-24/5P może być używany do oddymiania?

Nie, ten przycisk jest przeznaczony wyłącznie do codziennej wentylacji i przewietrzania. Funkcję alarmowego otwierania klap w przypadku pożaru realizują dedykowane przyciski oddymiania (najczęściej w kolorze pomarańczowym).

Jakie są wymagania dotyczące okablowania dla przycisku PP-24/5P?

Do poprawnego podłączenia przycisku wymagany jest przewód pięciożyłowy (5-żyłowy). Zapewnia on zasilanie, realizację wszystkich funkcji sterowania (otwieranie, zamykanie, stop) oraz przesyłanie sygnału zwrotnego do diody sygnalizacyjnej.

Czy przycisk LT 43-U-PL jest zamiennikiem dla PP-24/5P?

Przycisk LT 43-U-PL firmy D+H Polska jest alternatywnym produktem o podobnej funkcji, ale nie jest bezpośrednim zamiennikiem 1:1. Przed jego zastosowaniem należy sprawdzić kompatybilność z centralą AFG-2004. Model PP-24/5P jest natomiast bezpośrednim następcą przycisku PP-22.

Jakie są korzyści z zastosowania przycisku przewietrzania z kluczykiem?

Kluczyk w przycisku przewietrzania pozwala na zablokowanie możliwości sterowania klapami lub oknami przez osoby, które nie mają upoważnienia. Zwiększa to bezpieczeństwo i kontrolę nad systemem, a także zapobiega przypadkowej lub celowej zmianie ustawień wentylacji.

Czy przycisk PP-24/5P ma wbudowaną sygnalizację?

Tak, przycisk jest wyposażony w sygnalizację diodową. Dioda LED informuje użytkownika o stanie pracy urządzenia, co ułatwia diagnostykę i codzienną obsługę systemu.
