Kołnierz ogniochronny CarboCollar CCS-200 z obudową segmentową S

Kołnierze ogniochronne CarboCollar CCS-200 z obudową segmentową S przeznaczone są do wykonywania ogniochronnych uszczelnień przejść instalacyjnych przez ściany lub stropy przez które przechodzą rury o średnicy ≤ 200mm z :

- tworzyw sztucznych (PVC, PP, PE-HD, PE, ABS, SAN+PVC),

- miedzi i stali,

- PVC z kablami z izolacją PVC biegnącymi wewnątrz rury PVC,

- PVC z rurami PP biegnącymi wewnątrz rury PVC izolowane otuliną z pianki elastometrycznej (FEF – np. Kaflex, Armaflex).

Grubości przegrody przez które przeprowadza się instalacje powinny być nie mniejsze niż:

- 125mm – ściany (elastyczne) szkieletowe z płyt kartonowo-gipsowych typu F lub DF – kołnierze montujemy obustronnie na zewnątrz ściany,

- 125mm – ściany z betonu, cegły pełnej, dziurawki lub kratówki – kołnierze montujemy obustronne na zewnątrz ściany,

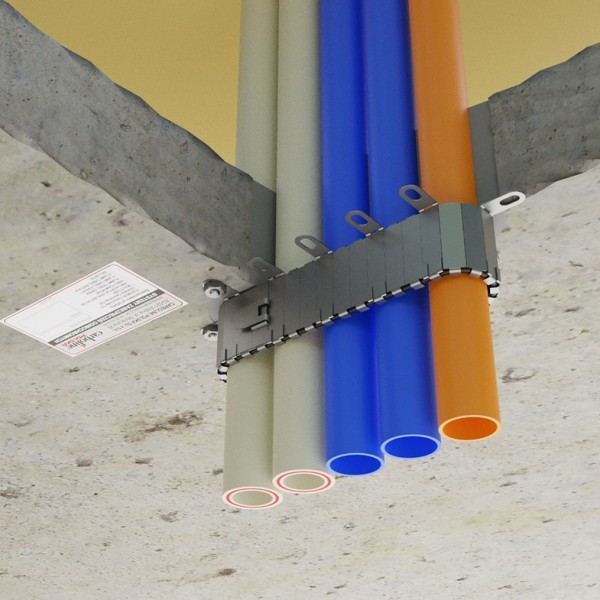

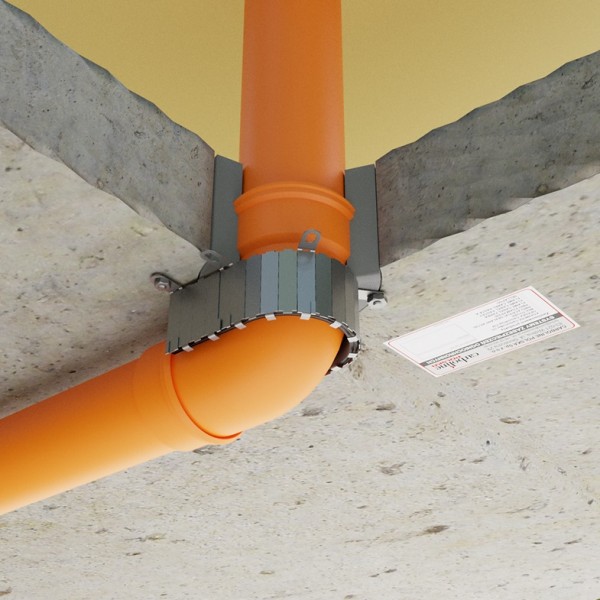

- 150mm – stropy – kołnierze montujemy od dołu na zewnątrz stropu.

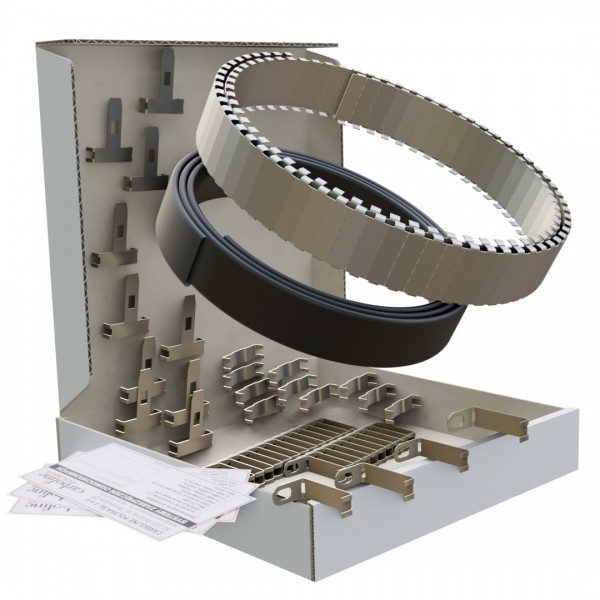

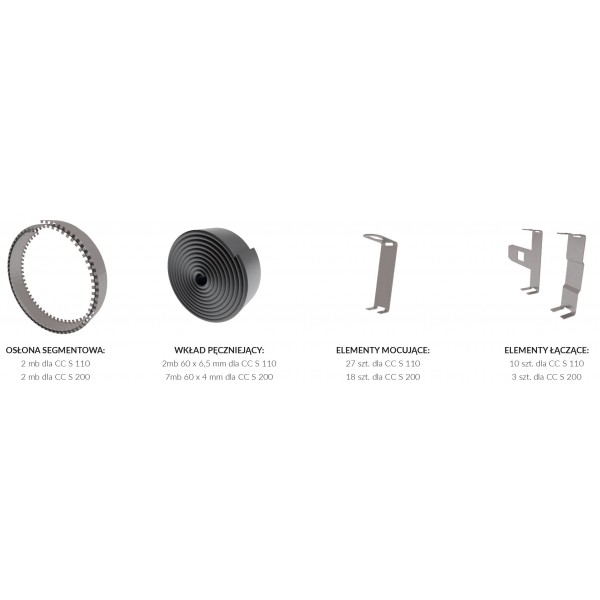

Zestawy składają się z elementów pozwalających zbudować kołnierz o dowolnej średnicy w zakresach: do 200 mm włącznie (CarboCollar CC 200 S).

Zestaw zapewnia rozwiązania dla każdego typu rur i kabli w ścianach i stropach z różnych materiałów.

CarboCollar CC z obudową segmentową S dostarczany jest w postaci zestawów umożliwiających każdej osobie przeszkolonej na samodzielne wykonanie kołnierzy zgodnie z załączoną instrukcją producenta.

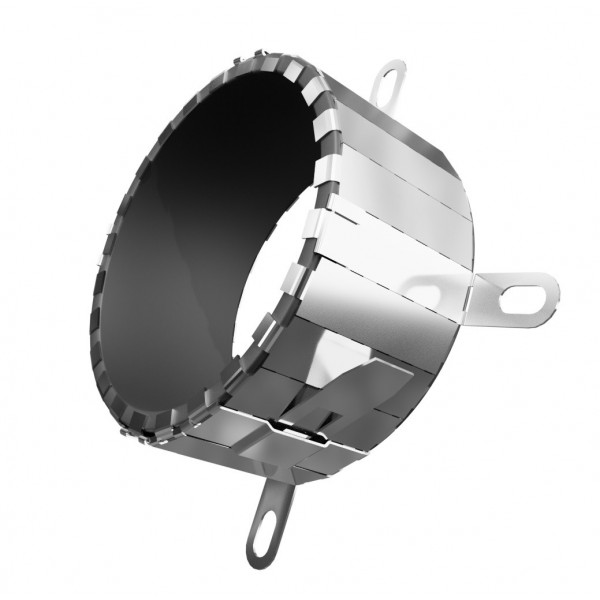

Kołnierze są dostarczane bez łączników rozporowych. Gotowy zmontowany kołnierz umieszcza się wokół rury, zamyka, a następnie przymocowuje do przegrody za pomocą łączników których liczbę podano w tabeli.

Przy budowie i montażu kołnierzy należy ściśle przestrzegać zapisów zawartych w Instrukcji montażu CC-IM 2.
