Centrala oddymiania AFG-ZSP-4024/8A 1L1G+P

Cena netto 2 700,00 zł 2 241,00 zł

Cena brutto 3 321,00 zł 2 756,43 zł

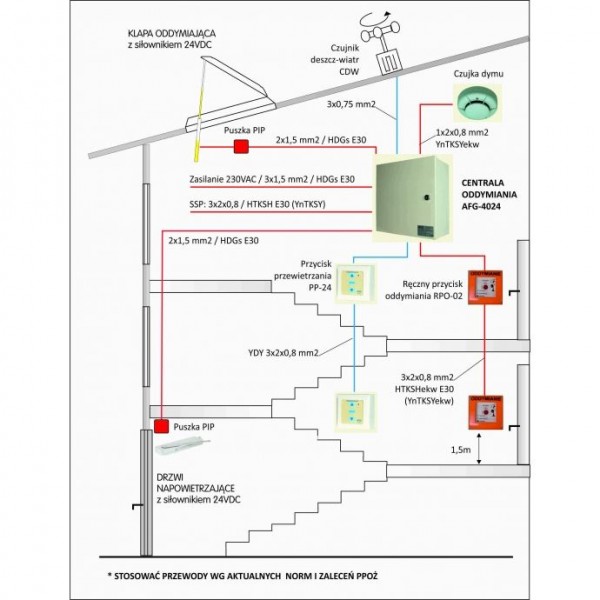

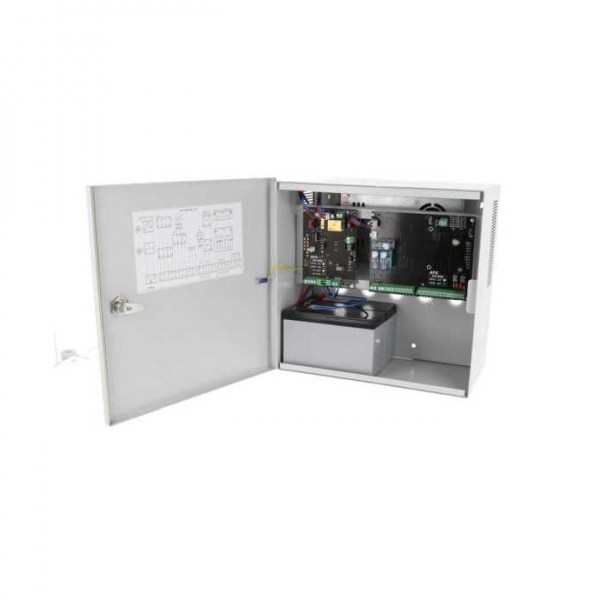

Centrala sterująca typ AFG-ZSP-4024+P z modułem przekaźnikowym AFG-4000P stanowi podstawowy, autonomiczny element składowy systemu oddymiania i przewietrzania.
Zastosowanie na klatkach schodowych budynków użyteczności publicznej, zamieszkania zbiorowego i produkcyjno-magazynowych.

Centrala steruje i dostarcza energię elektryczną 24VDC do:

- napędów klap i okien oddymiających,

- wyzwalaczy elektromagnetycznych klap pneumatycznych

- siłowników klap wentylacji przeciwpożarowej np.: Belimo,

- napędów drzwi napowietrzających,

- napędów kurtyn dymowych,

- styczników wentylatorów napowietrzających i oddymiających

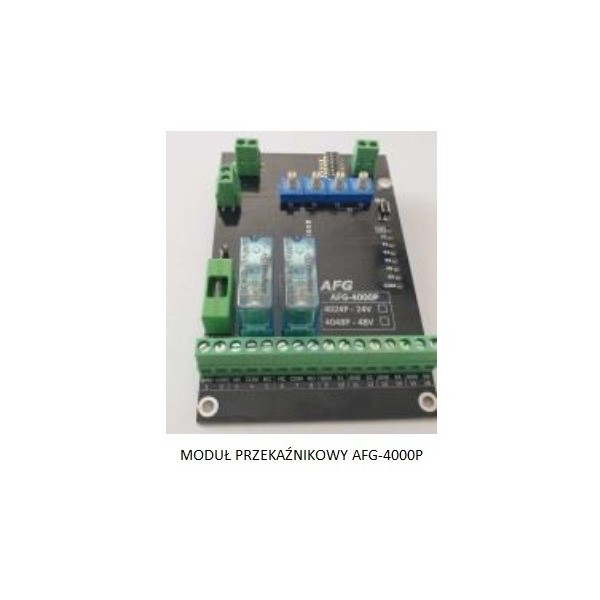

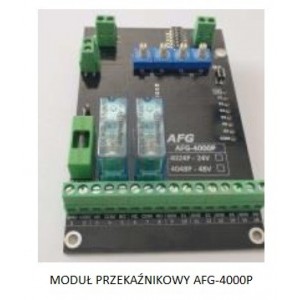

Moduł przekaźnikowy AFG-4000P- rozszerza funkcje centralki o dodatkowe dwa przekaźniki przełączne programowalne P1 i P2. Można wykorzystać do sterowania (załączania i wyłączania) urządzeń wykonawczych instalacji oddymiania między innymi: – styczników lub falowników wentylatorów nawiewnych lub wywiewnych, – kurtyn i rolet dymowych, – oddzieleń przeciwpożarowych, trzymaczy drzwiowych, – napędów klap pożarowych.

Styki przekaźników P1, P2 o obciążalności styków 230VAC/8A można zasilić z zewnętrznego źródła napięcia lub wewnętrznego zasilania 24VDC/1A.
Moduł wyposażono w cztery przełączniki kodujące po dwa na każdy przekaźnik do ustawiania czasu opóźnienia wysterowania T1 oraz czasu wysterowania T2. Przekaźniki P1, P2 sterowane są w przypadku pojawienia się sygnału ALARMU, P2 w zależności od konfiguracji może pracować w trybie normalnym lub „praca z trzymaczem”.

Kontrola zadziałania przekaźnika realizowana jest na wejściach K1 i K2 z czasem potwierdzenia 10sek. Wejścia kontrolne K1 ÷ K4 mogą być skonfigurowane jako NC lub wejścia parametryczne z kontrolą linii na zwarcie i przerwę.
Opcjonalnie moduł może być wyposażony w dodatkowe wejście analogowe 4-20mA do przyjmowania sygnałów zewnętrznych np.: z czujników ciśnienia. Na płycie znajduje się wyjście napięciowe: 24VDC/0,9A.

5 LAT GWARANCJI

Indeks 1320

Opis

SYMBOL: AFG-ZSP-4024/8A 1L1G+P
FUNKCJE: 1 linia oddymiania, 1 grupa przewietrzania, współpraca z SAP oraz z systemami wizualizacji i nadzoru: AFG-com, ARGUS RV, InPro-BMS. Topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m
NAPIĘCIE ZASILANIA: 230VAC, 50Hz, -15%,+10%
NAPIĘCIE PRACY: 20,5 ÷ 28,5VDC
PRĄD NAPĘDÓW: 8 A
LINIE DOZOROWE: 3 szt.
LICZBA ELEMENTÓW W LINII DOZOROWEJ: 15 szt.
AKUMULATORY: 2 x 7Ah 12V

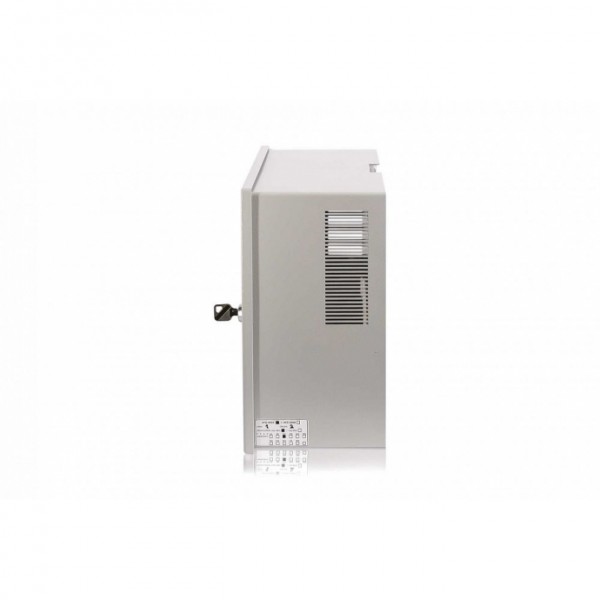

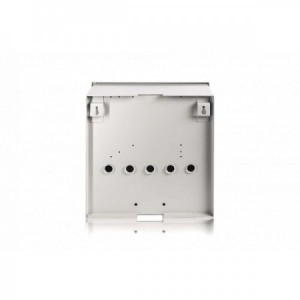

OBUDOWA: stalowa natynkowa, kolor RAL 7035, waga: 8kg, wymiary: 315x305x160mm, stopień ochrony IP 30, klasa środowiskowa: I
DOKUMENTACJA: Certyfikat Zgodności CNBOP, Świadectwo Dopuszczenia CNBOP

Pliki do pobrania

Świadectwo Dopuszczenia

Świadectwo dopuszczenia - AFG-4024_AFG-4048

Pliki do pobrania (608.11KB)

Certyfikat CNBOP

Certyfikat CNBOP - AFG-4024_AFG-4048

Pliki do pobrania (345.37KB)
