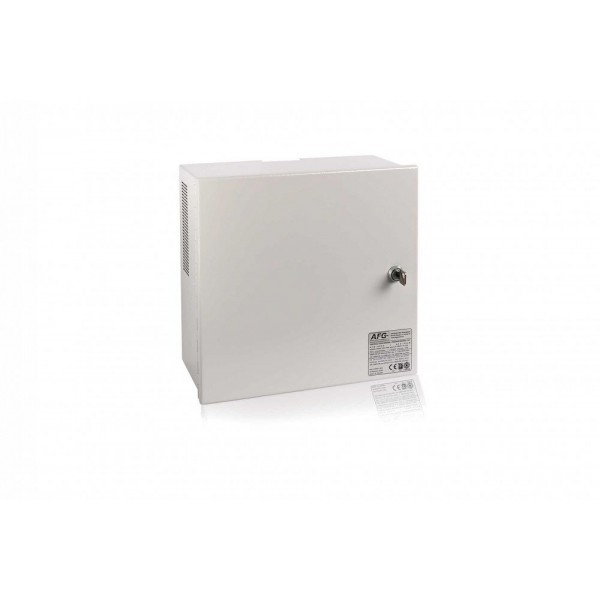

Centrala oddymiania AFG-ZSP-4024/32A 1L4G+P
Cena netto 7 400,00 zł 6 142,00 zł
Cena brutto 9 102,00 zł 7 554,66 zł

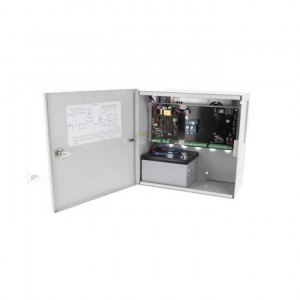

Centrala sterująca typ AFG-ZSP-4024+P z modułem przekaźnikowym AFG-4000P stanowi podstawowy, autonomiczny element składowy systemu oddymiania i przewietrzania.
Zastosowanie na klatkach schodowych budynków użyteczności publicznej, zamieszkania zbiorowego i produkcyjno-magazynowych.

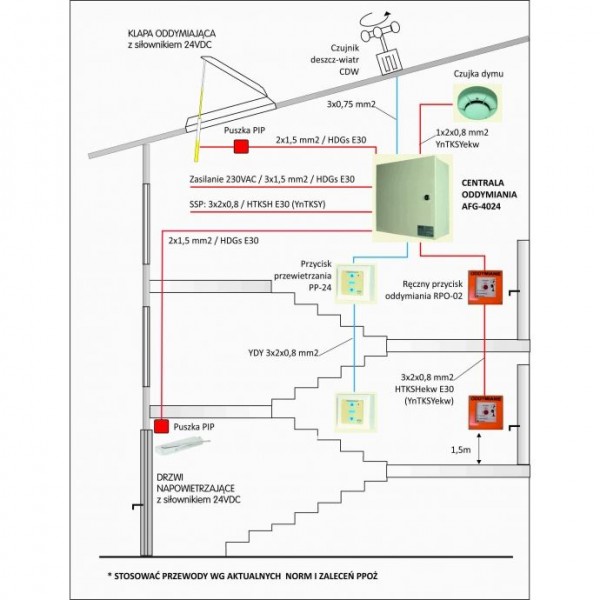

Centrala steruje i dostarcza energię elektryczną 24VDC do:
- napędów klap i okien oddymiających,
- wyzwalaczy elektromagnetycznych klap pneumatycznych
- siłowników klap wentylacji przeciwpożarowej np.: Belimo,
- napędów drzwi napowietrzających,
- napędów kurtyn dymowych,
- styczników wentylatorów napowietrzających i oddymiających

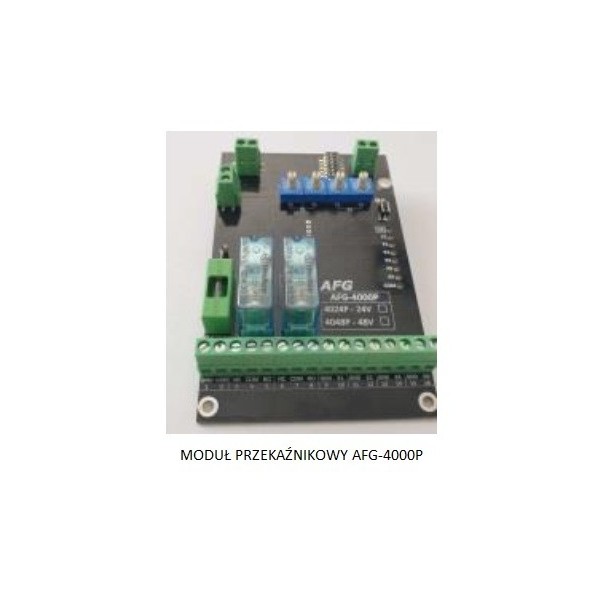

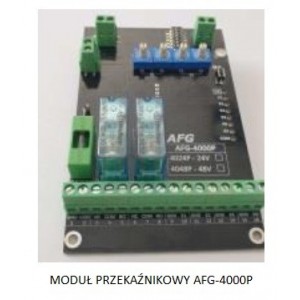

Moduł przekaźnikowy AFG-4000P- rozszerza funkcje centralki o dodatkowe dwa przekaźniki przełączne programowalne P1 i P2. Można wykorzystać do sterowania (załączania i wyłączania) urządzeń wykonawczych instalacji oddymiania między innymi: – styczników lub falowników wentylatorów nawiewnych lub wywiewnych, – kurtyn i rolet dymowych, – oddzieleń przeciwpożarowych, trzymaczy drzwiowych, – napędów klap pożarowych.
Styki przekaźników P1, P2 o obciążalności styków 230VAC/8A można zasilić z zewnętrznego źródła napięcia lub wewnętrznego zasilania 24VDC/1A.
Moduł wyposażono w cztery przełączniki kodujące po dwa na każdy przekaźnik do ustawiania czasu opóźnienia wysterowania T1 oraz czasu wysterowania T2. Przekaźniki P1, P2 sterowane są w przypadku pojawienia się sygnału ALARMU, P2 w zależności od konfiguracji może pracować w trybie normalnym lub „praca z trzymaczem”.
Kontrola zadziałania przekaźnika realizowana jest na wejściach K1 i K2 z czasem potwierdzenia 10sek. Wejścia kontrolne K1 ÷ K4 mogą być skonfigurowane jako NC lub wejścia parametryczne z kontrolą linii na zwarcie i przerwę.
Opcjonalnie moduł może być wyposażony w dodatkowe wejście analogowe 4-20mA do przyjmowania sygnałów zewnętrznych np.: z czujników ciśnienia. Na płycie znajduje się wyjście napięciowe: 24VDC/0,9A.
5 LAT GWARANCJI
Opis
- SYMBOL
- AFG-ZSP-4024/32A 1L4G+P
- FUNKCJE
- 1 linia oddymiania, 4 grupy przewietrzania, współpraca z SAP oraz z systemami wizualizacji i nadzoru: AFG-com, ARGUS RV, InPro-BMS. Topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m
- NAPIĘCIE ZASILANIA
- 230VAC, 50Hz, -15%,+10%
- NAPIĘCIE PRACY
- 20,5 ÷ 28,5VDC
- PRĄD NAPĘDÓW
- 32 A
- LINIE DOZOROWE
- 3 szt.
- LICZBA ELEMENTÓW W LINII DOZOROWEJ
- 15 szt.
- AKUMULATORY
- 2 x 12Ah 12V + 2 x 7Ah
- OBUDOWA

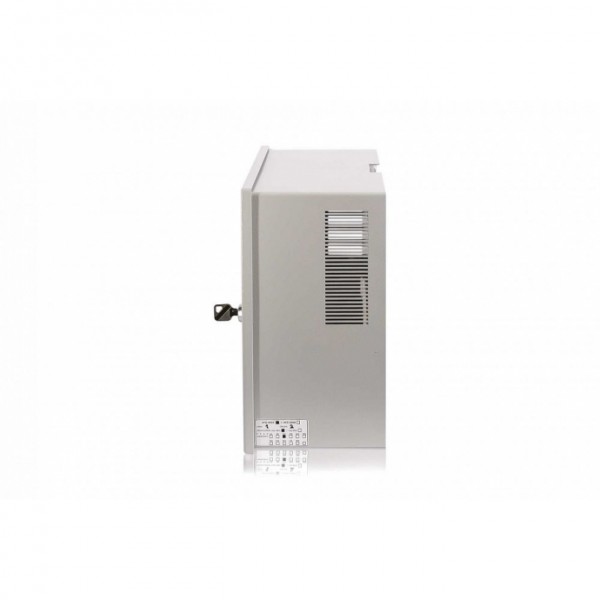

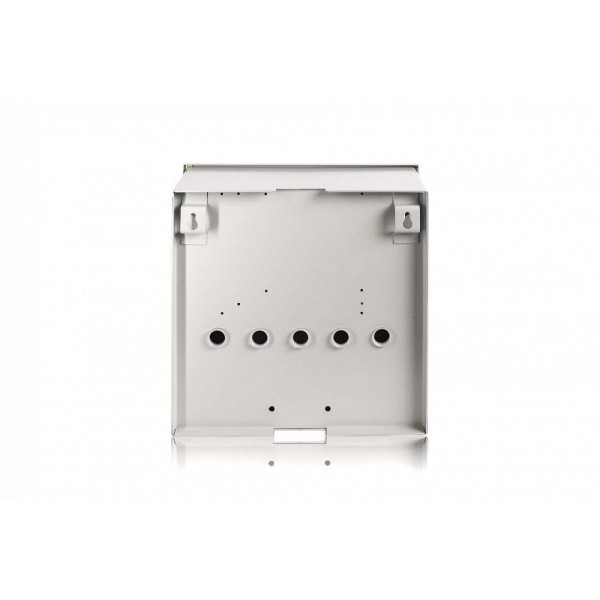

- stalowa natynkowa, kolor RAL 7035, waga: 24kg, wymiary: 500x500x210mm, stopień ochrony IP 30, klasa środowiskowa: I
- DOKUMENTACJA
- Certyfikat Zgodności CNBOP, Świadectwo Dopuszczenia CNBOP
